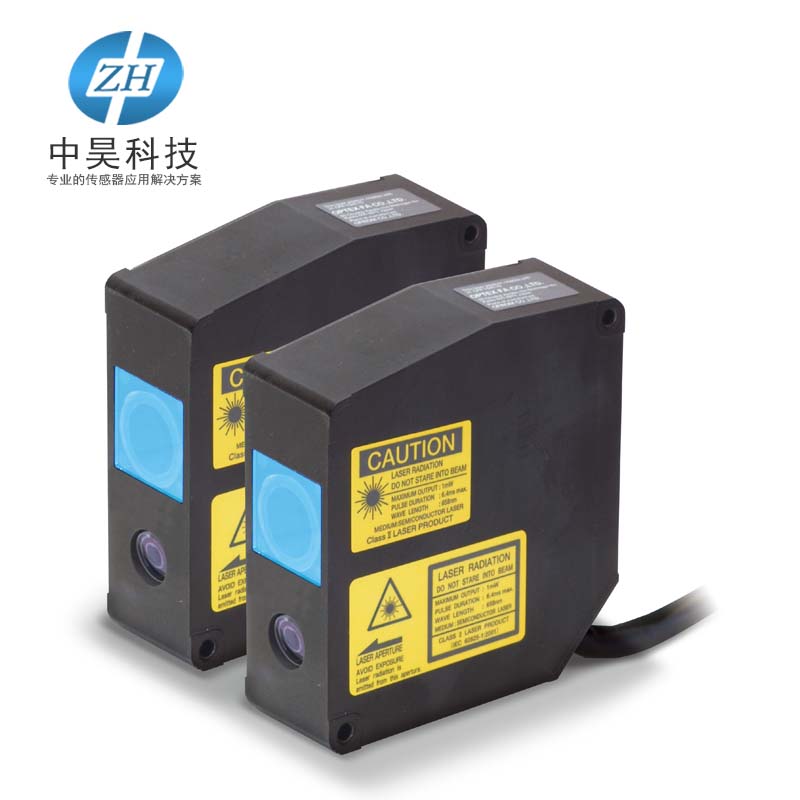

激光位移傳感器CD22-15A

可連接多個感應頭的高性能位移傳感器

● 擁有最高分辨率（0.02um）的CD5L-25型。

● 擁有最高線性精度（0.05% F.S. ）的CD5-85型。

● 多重運算功能，1個控制器可同時連接3個感應頭。

● 感應頭可無需連接控制器，獨立工作（專利申請中）。

● 通過RS-422與PC直接連接。

CD5系列激光位移傳感器技術參數

傳感器感應頭

傳感器控制器

 激光位移傳感器CD22-15A使用特性

激光位移傳感器控制器CD5A-N/P:

● 同時連接3個感應頭進行多種測量   業界首創

一個控制器可同時連接3個感應頭。控制器可以對3個感應頭的測量結果進行綜合運算，實現各種不同內容的應用。

● 背光按鍵和顯示屏

設有10個數字背光按鈕和一個顯示屏，可輕松對傳感器的基本設定參數進行設定和修改。

按鍵的背光狀態可顯示哪些按鍵處于可操作狀態。

※ 可同時針對16種不同應用分別設定16組設定參數。

● 設有16個存儲器（BANK）

可同時針對16種不同應用分別設定16組設定參數。

通過按鍵、外部輸入或RS232通信等方式切換所需的存儲器編號。

● 提供5個獨立的開關量輸出

CD5控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，

可使用于多種不同規格工件的分類應用。

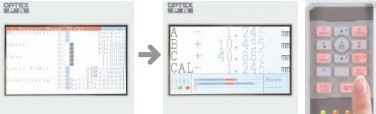

● 受光波形顯示器

無需連接PC或外部監視器，通過控制器顯示屏監視受光波形圖的顯示。

以便適當的調整感應頭和工件的位置，以獲得最佳的受光波形。

※ 受光波形越穩定、越清晰，測量的精度越高。

● 10-背光數字按鍵

設有10個背光數字按鍵，可直接輸入指定的數值，輕松對傳感器的基本設定參數進行設定和修改。

● 最遠可連接50m長

通過添加擴展連接線DSL-1212-G□M，控制器可在距離感應頭50m遠處進行遠距離操作。

● USB和RS232C通信

控制器設有USB和RS232C通信端口，通過與PC或PLC通信進行遠程控制傳感器。

激光位移傳感器感應頭CD5-30/85/350:

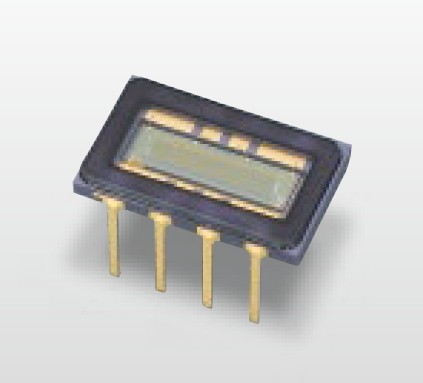

● 高精度線性圖像傳感器（CCD）

CD5的感光元器件采用高精度的線性圖像傳感器CCD。與傳統位移傳感器相比，精度提高5倍，速度提高10倍。

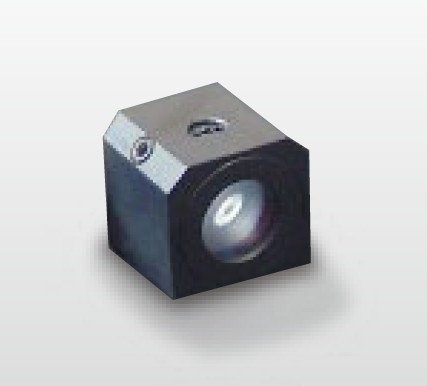

● 低像差鏡頭（Multi-CLD）

接收器鏡頭采用高精度感光鏡頭，能夠生成像差極小的清晰圖像，傳輸給線性圖像傳感器。

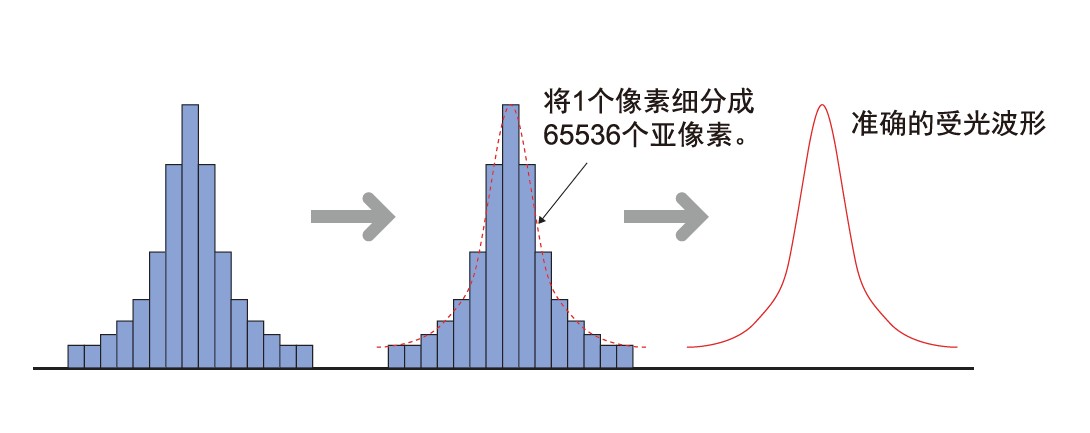

● 數字亞像素處理

采用數字亞像素處理技術，可以將1個像素細分成65,536個亞像素（256?256），捕捉到準確的受光波形，從而使其線性精度比傳統位移傳感器提高了2倍以上。

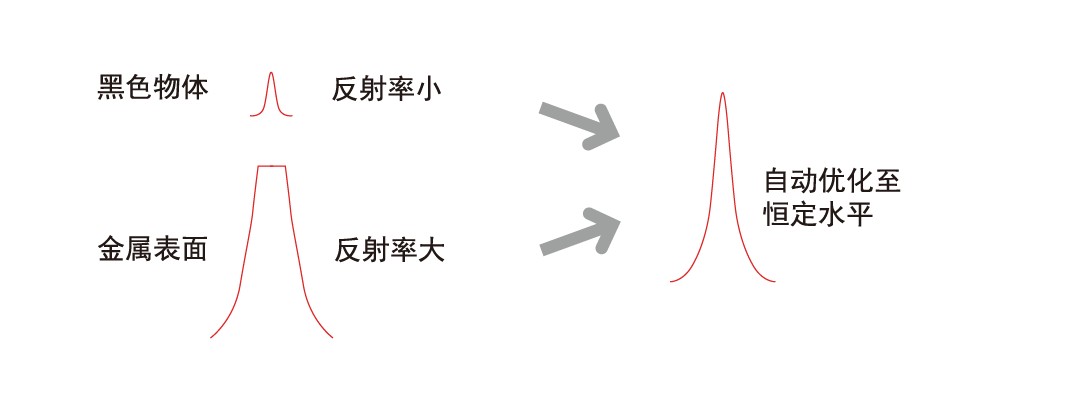

● 高精度感光修正

采用采樣周期為1/485的高分辨率電子快門速度，因此有助于確保穩定的受光量峰值狀態，自動優化受光量，即使是不穩定表面亦能保持穩定檢測。

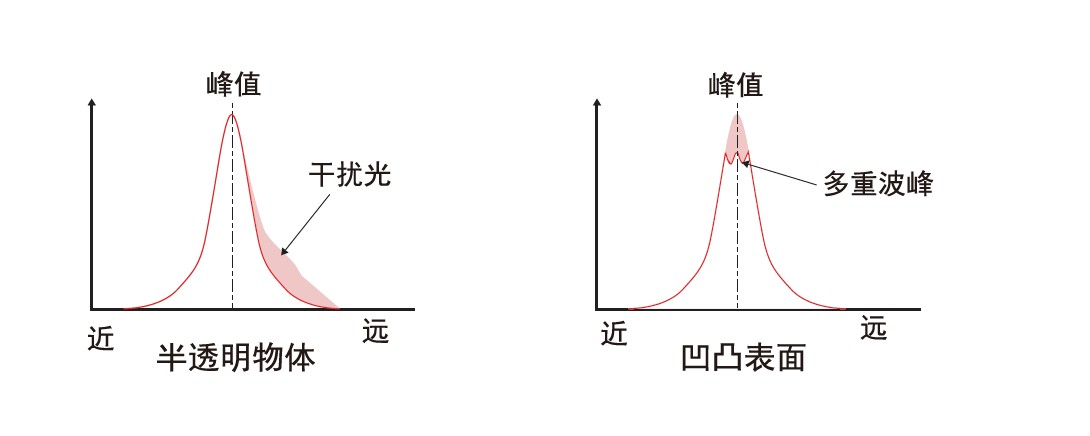

● 獨自算法

檢測半透明或表面不平的物體時會產生多重反射光，從而影響到受光波形的精確識別。

OPTEX FA采用獨自算法解決這個問題。適用于檢測不同光澤度/不均勻表面的物體。

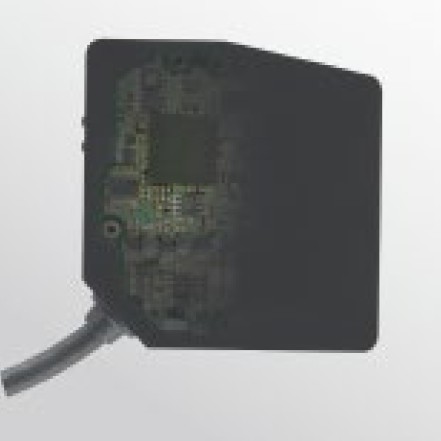

● 高速運算處理單元

內置CD5專用的高速運算處理單元。從線性圖像傳感器獲取的測量結果進行迅速的修正失真/優化/判定等處理，從而實現高速度及高精度的運算測量。

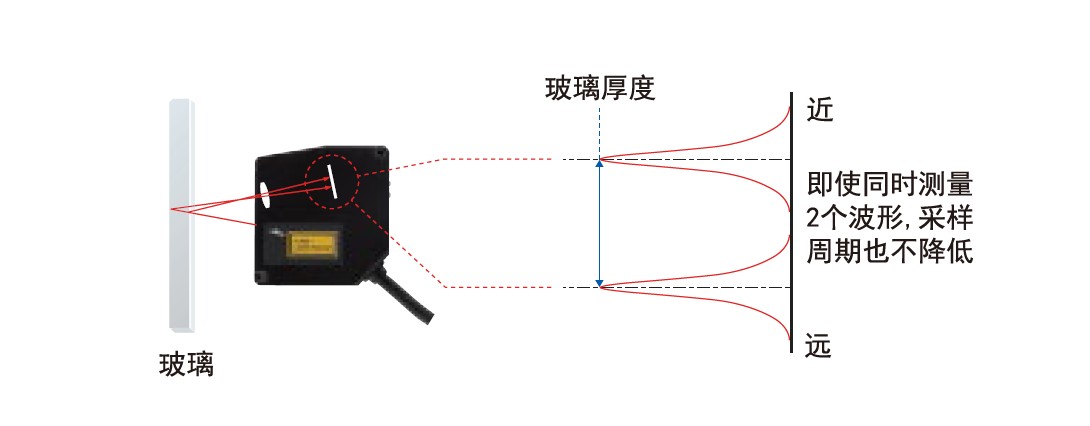

● 單體感應頭測量玻璃厚度

CD5感應頭無需連接控制器，通過RS422通信與PLC等設備直接連接，獨自測量玻璃的表面/背面，并可測量其厚度。

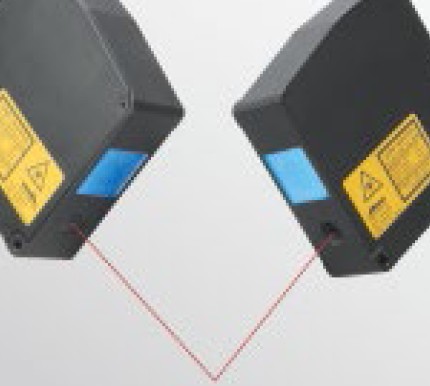

● 防相互干擾功能   業界首創

即使不同感應頭的光束發生重疊，或2個感應頭安裝位置較近時，也可保持穩定的高精度測量。防相互干擾功能：Max. 2臺。

※ 啟用防相互干擾功能時，采樣周期變成原來的6倍。

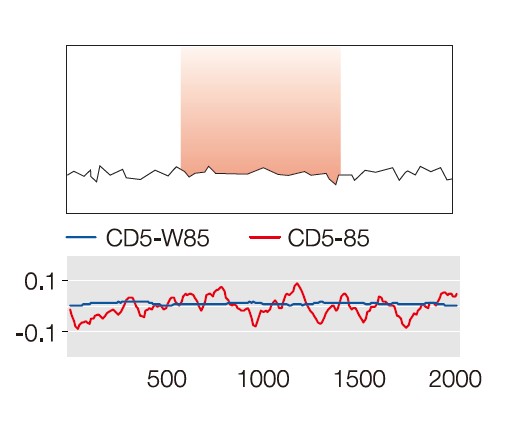

● 寬光斑型

CD5-W寬光斑型有效檢測粗糙表面，獲得穩定的高精度線性精度。

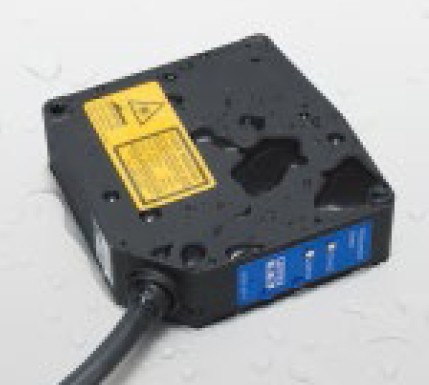

● 防護等級 IP67

不僅CD5的感應頭本體防護等級達到IP67，而且擴展連接線連接器的防護等級也達到IP67，

因此無需再做任何的防水措施。

※ 鏡頭表面有水或油漬等可能導致激光發射折射現象的物體時，會使傳感器無法進行精確的測量。

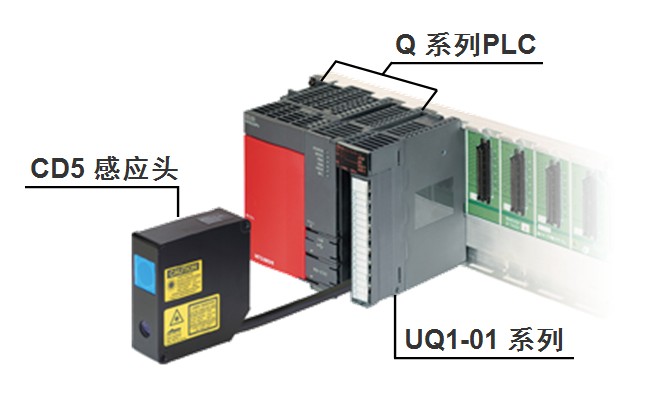

● 位移傳感器控制單元UQ1系列

UQ1-01系列為CD5感應頭和三菱MELSEC-Q系列PLC相連接時的連接單元。CD5感應頭和Q系列PLC相連接時UQ1-01對測量數據進行處理、運算及判定，設定簡便，并且無需編寫串行通信程序。

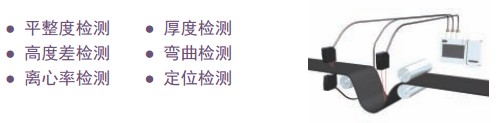

激光位移傳感器應用CD22-15A

分辨率提高5倍

CD5系列的分辨率比普通位移傳感器高5倍，實現更高精度的測量。

同等級產品中精度最高

寬光斑型CD5-W系列檢測橡膠薄片的下垂程度以控制橡膠薄片所受的張力，實現高精度、高穩定性的測量。

最高線性精度

通過最高線性精度的CD5-(W)85（±0.05%F.S.）檢測物體的寬度，實現高精度、高穩定性的測量。

超長檢測距離型

CD5-2000長距離檢測金屬滾軸的位置，實現工業自動化行業內最長距離的檢測。

測量玻璃板厚度

單個正反射型CD5感應頭即可測量玻璃板的厚度。

 CD5系列激光位移傳感器尺寸

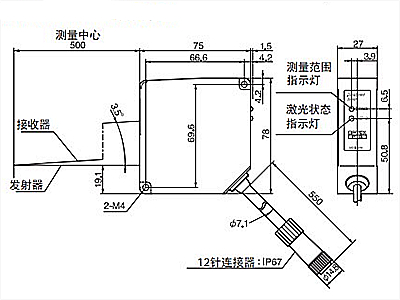

激光位移傳感器CD5系列感應頭尺寸：

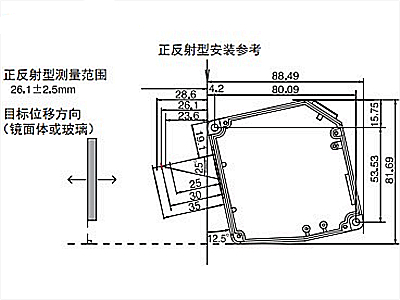

正反射型激光位移傳感器CD5-L(W)25	正反射型激光位移傳感器CD5-W30
漫反射型激光位移傳感器CD5-W30	正反射型激光位移傳感器CD5-W85

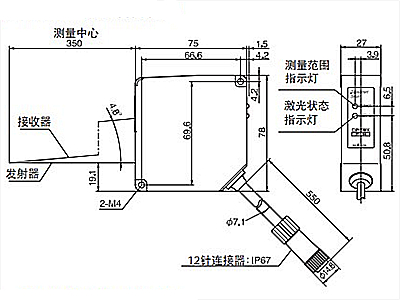

漫反射型激光位移傳感器CD5-（W）85	漫反射型激光位移傳感器CD5-（W）350
漫反射型激光位移傳感器CD5-（W）500	漫反射型激光位移傳感器CD5-（W）2000

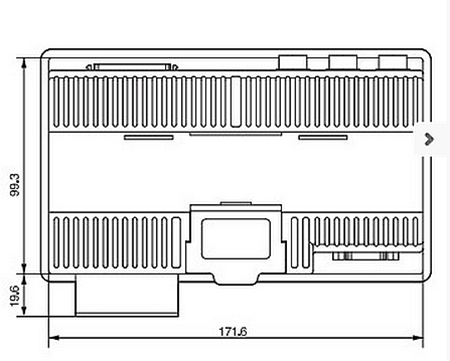

激光位移傳感器CD5系列感應頭尺寸：
